Адирондак на коленке из «лохматой» дюймовки

«Адирондак» – садовое кресло в этно-деревенском стиле, уже давно ставшее легендой.

Его создал американец по имени Томас Ли в самом начале 20 века. Доподлинно неизвестно, был ли он профессиональным мебельщиком, но однажды он просто взял в руки доски и гвозди и начал творить самый удобный стул всех времен и народов, который впоследствии назвали в честь гор, рядом с которыми жил Томас.  Удивительно, но цель была достигнута на 100 процентов!

Нет ни одного человека, который бы сев в кресло «Адирондак», сказал, что оно неудобно, и это несмотря на простоту и лаконичность конструкции, а также доступность материалов.

Сегодня Адирондак можно купить у доморощенных умельцев  в среднем за 4000-5000 рублей, а можно сделать самому, даже не имея профессиональной мастерской, причем в версии, очень близкой к оригиналу.

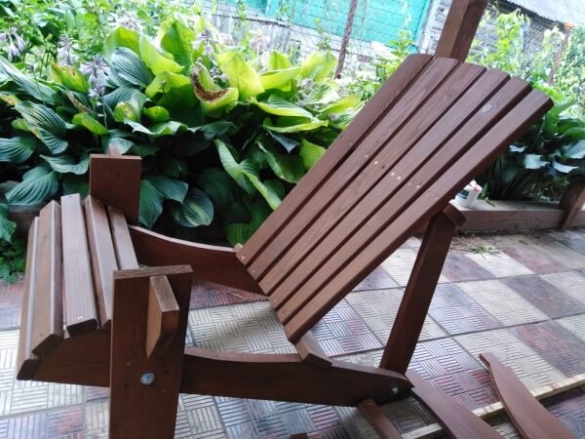

Вот что в итоге получилось у меня.

Адирондак на коленке из «лохматой» дюймовки

А теперь по порядку.

Задавшись идеей самостоятельной постройки удобного садового кресла, я погрузился в поиски проекта, заслуживающего доверия. Часто бывает так, что в интернете есть масса информации, которая перепечатывается с ошибками или неточностями, или с потерями важных данных. Попадаются проекты, оптимизированные под возможности мастера, т.е. усеченные. И, безусловно, не хотелось погрузиться в работу и потом понять, что что-то идет не так. Потому что все размеры деталей кресла, а особенно углы, под которыми запиливаются некоторые элементы, абсолютно неочевидны для непрофессионала. Глядя на отдельную деталь, очень трудно понять, во-первых, правильно ли она сделана, во-вторых, есть ли у нее вообще допуски по ошибкам. Вдобавок, более-менее вменяемые проекты «Адирондака» были в дюймах, поэтому пришлось повозиться с переходом от «четвертьфунтового бургера» в метрическую систему, сравнивая разные источники в поисках рационального зерна.

Забегая вперед, отмечу, что даже эта работа не спасла меня от внесения изменений и переделки некоторых элементов кресла.

В идеале, «Адирондак» делается из строганного погонажа толщиной 20мм, почти все его элементы умещаются в габариты 150мм доски, кроме подлокотника, ширина которого в проекте 180мм. В качестве элементов крепления используются декоративные болты 8*60мм и саморезы 3,5*35 или 40мм.

В моем случае я использовал сухую необработанную доску 25*150*6000мм, потребовалось буквально 2 штуки, на подлокотники взял 2 мебельных щита 18*200*800мм. Болты использовал простые с шестигранной головкой в количестве 4 штук с шайбами и гайками, саморезы – желтые 3,5*40 мм.

Из инструментов понадобятся:

  • электрический лобзик,
  • рубанок,
  • шуруповерт,
  • шлифмашина,
  • строительный транспортир,
  • металлический уголок,
  • большая линейка,
  • пара струбцин.

Кроме того, для упрощения процесса, я использовал торцовочную и циркулярную пилы, раз уж они у меня были в наличии.

Раскрой и первичная сборка

Первый и самый сложный элемент «Адирондака» – это боковые опоры в количестве 2-х штук. При их разметке и вырезании необходимо с особым вниманием отнестись ко всем размерам. Понятно, что достаточно сделать тщательную разметку только первой опоры, а вторую просто отзеркалить.

Отрезаем ровно 980мм, рез должен быть чистым, не требующим значительного обрабатывания торцов.

Адирондак на коленке из «лохматой» дюймовки

Далее остругиваем одну сторону доски и нижнюю кромку рубанком для более качественно выполнения разметки (верхняя кромка будет отрезаться).

Адирондак на коленке из «лохматой» дюймовки

Наносим разметку на доску согласно проекту.

Адирондак на коленке из «лохматой» дюймовки


Все размеры и углы, приведенные на чертеже, полностью прошли проверку и соответствуют поставленным задачам. Все точки, помеченные красным, должны быть вынесены именно так, как показано. Единственное сомнение у меня вызывает угол 75 градусов в точке «D», для корректного нанесения разметки он мне вообще не понадобился, и я его не проверял.

Сперва я разметил левую часть до точки «А».

Адирондак на коленке из «лохматой» дюймовки

Потом правую от точки «Е», угол 162 градуса – это и есть угол наклона опоры относительно поверхности пола или площадки.

Адирондак на коленке из «лохматой» дюймовки

Потом сделал разметку выреза под нижнюю опору спинки кресла. Для чего, сперва, отмеряем 380 мм от правого края доски и отмечаем точку «D», отмеряем еще 92 мм и отмечаем точку «B». От точки «В» чертим угол 12 градусов, на луче угла отмеряем 90мм, и отмечаем точку «С». Соединяем точки «С» и «D» отрезком.

С левой стороны от выреза на опоре делается изогнутый выпил, формирующий сидение. Самый просто способ сделать подобную разметку – это отметить три точки и, воспользовавшись металлической линейкой и третьей рукой помощника, провести дугу.

Адирондак на коленке из «лохматой» дюймовки

С правой стороны от выреза есть дуга, образуемая частью окружности с радиусом 116 мм. Если нет циркуля, то достаточно сделать 5-6 отметок при помощи линейки и потом соединить их от руки изогнутой линией.

Далее приступаем к выпиливанию первой опоры.

Лобзик лучше иметь хороший, держащий вертикальность пропила, однако мне с моим не повезло – сложные участки он пилил вкривь и вкось. Зная эту его особенность, я отступал от линии разметки 1-2 мм, которые потом снимал шлифмашинкой.

Для удобства доски, при выпиливании, я крепил струбцинами  к своему импровизированному верстаку.

Адирондак на коленке из «лохматой» дюймовки

Затем заготовку опоры тщательно шлифуем и переносим ее размер на вторую, подготовленную аналогичным образом доску.

Адирондак на коленке из «лохматой» дюймовки

Следующий этап – изготовление подлокотников. Авторы проекта зачем-то сделали их ширину не соответствующей стандартному пиломатериалу. Постфактум могу сказать, что эту деталь можно было также сделать из дюймовки, ограничившись шириной в 150мм. Хотя не скрою, такой подлокотник очень удобен, на него прекрасно помещаются миска с арбузом, блюдо с шашлыком и еще остается место для локтей.

Адирондак на коленке из «лохматой» дюймовки

После почти часовой разметки опоры, работа над подлокотником заняла буквально 5 минут. Плавные обводы (правая сторона на чертеже) делались при помощи карандаша и стакана без всяких точных радиусов. Точно также как и опора, второй подлокотник был отзеркален.

Адирондак на коленке из «лохматой» дюймовки

Далее пошли более мелкие детали: верхняя перекладина спинки, нижняя перекладина и упоры подлокотника. На чертеже верхней перекладины есть две красные дуги, показывающие новую линию отреза  – моя личная оптимизация этой детали, позже будет понятно, почему я ее сделал.

Следующим этапом «делаем ноги», в том смысле, что выпиливаем передние и задние ножки. После фигурных выкрутасов предыдущих деталей эти делаются влет.

Адирондак на коленке из «лохматой» дюймовки

На чертеже задней ножки также есть красная линия – линия отреза. Это тоже моя оптимизация, необходимость которой образовалась после первичной сборки.

На этом подготовка деталей каркаса была закончена, и я решил собрать его, чтобы убедиться в правильности изготовления. Сборка начинается с прикручивания передних ножек к опорам «Адирондака». Для этого я просто положил их на пол и выровнял строго по кромке половой доски.

Адирондак на коленке из «лохматой» дюймовки

Если передние ножки прикручиваются снаружи, то задние изнутри и строго на расстоянии 575 мм от передних. Собираем пока без болтов, а только на саморезы.

Адирондак на коленке из «лохматой» дюймовки

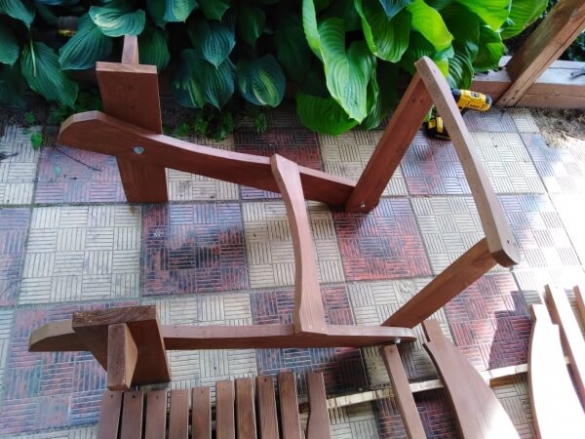

Далее прикручиваем верхнюю и нижнюю перекладины спинки и подлокотники с опорами.

Адирондак на коленке из «лохматой» дюймовки

Только после этого начинаешь понимать, как именно работает каждый угол и что из чего выходит.  Осталось сделать планки сидения и спинки и кресло готово! По проекту предполагалось 7 планок спинки и 8 прямых планок сидения следующих параметров. Нижней (на чертеже) планки неправильной формы не предполагалось вовсе.

Адирондак на коленке из «лохматой» дюймовки

Однако в процессе сборки выяснилось, что 7 планок спинки просто не умещаются в отведенное им место, снимать еще по нескольку миллиметров с каждой из них мне не хотелось, и я довольствовался 6-тью штуками. А вот для сидения, оказалось, необходимы 10 прямых планок вместо 8-ми и 1 фигурная.

Для изготовления планок я распустил одну доску циркулярной пилой вдоль и напилил в размер. Клиновидность планок спинки придал рубанком. После чего острогал, снял фаски и собрал кресло в черновую.

Адирондак на коленке из «лохматой» дюймовки

Помимо того, что у классического «Адирондака» спинка кресла имеет немного закругленную вверху форму, которую без должного опыта можно нарисовать только на собранном кресле, а потом разбирать и выпиливать, выяснились еще три небольших нестыковки, о которых я указывал выше.

1. Задняя ножка верхней части оказалась шире чем необходимо и некрасиво выступала за кромку верхней перекладины. Поэтому я срезал с нее выступающую часть клином, как показано на проекте.

Адирондак на коленке из «лохматой» дюймовки

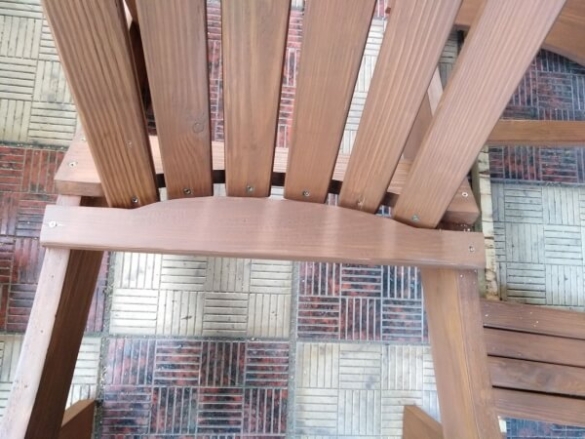

2. Верхняя перекладина оказалась шире, чем необходимо и выступала с двух сторон от спинки. При этом развернуть планки спинки более широким веером, чтобы убрать этот недостаток не давали уже подлокотники. Поэтому я закруглил эти выступающие части, как показано на проекте.

Адирондак на коленке из «лохматой» дюймовки

3. Последняя планка сидения не обеспечивала эстетичного примыкания к спинке кресла, поэтому я заменил ее на фигурную.

Адирондак на коленке из «лохматой» дюймовки

Перед самой разборкой я также засверлил места будущих болтовых соединений.

Адирондак на коленке из «лохматой» дюймовки

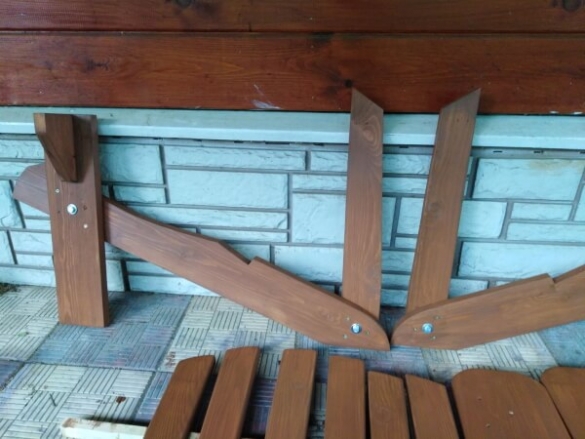

В принципе кресло уже готово и им можно пользоваться, но мне хотелось, во-первых, исправить то, за что цеплялся глаз, во-вторых, еще раз отшлифовать детали, ну, и в-третьих, покрасить, а красить такую вещь в собранном виде и чтоб еще получилось хорошо – это провальная затея.

Покраска

Для покраски я взял на тестирование декоративную пропитку для дерва ФХ-015 от FORUMHOUSE цвета каштан, подходящую и для внутренних, и для внешних работ. Для окрашивания можно использовать кисть, валик или краскопульт.

Адирондак на коленке из «лохматой» дюймовки

Первый момент, который сразу понравился: всегда на всех подобных банках написано «перед использованием тщательно перемешать», на этой такого не было. Пропитка, произведенная в середине 2018 года, оказалась полностью гомогенной  и сразу готовой к работе.

Второе: запах, который мы привыкли чувствовать при покрасочных работах, полностью отсутствует, можно спокойно красить даже в непроветриваемых помещениях.

Третье: краска очень пластичная и при этом не текучая. Я покрасил все детали в два слоя, а у меня был испачкан только кончик кисти.

Адирондак на коленке из «лохматой» дюймовки

Четвертый плюс: скорость высыхания. Да, на банке написано 12-24 часа, но я не знаю, при каких это условиях. Потому что, второй слой я наносил уже через 1 час после первого на полностью сухие детали, а кресло собрал уже через 4 часа поле начала покраски.

Адирондак на коленке из «лохматой» дюймовки

Пятое: экономичность.

На первый слой у меня ушло 100 грамм, на второй не больше 50!!! Вот так выглядела банка и все детали после двух слоев:

Адирондак на коленке из «лохматой» дюймовки

Укрывистость у краски отличная, реально проводишь кистью один раз, и вся краска с кисточки оказывается нанесенной ровным слоем на поверхность.

Адирондак на коленке из «лохматой» дюймовки

Теперь осталось только проверить ее долговечность.

Сборка

Когда все детали подогнаны, окрашены и засверлены, сборка не занимает много времени и осуществляется в следующем порядке (карусель с фотографиями).

  1. Прикручиваем задние ножки,
  2. Прикручиваем перекладины спинки,
  3. Прикручиваем первые 5-6 планок сидения, обязательно до монтажа подлокотников иначе они не дадут работать шуруповертом.
  4. Прикручиваем планки спинки, сперва две центральные, потом две крайние, потом две оставшиеся,
  5. Прикручиваем фигурную планку сидения у основания спинки, а затем и все остальные планки,
  6. Прикручиваем подлокотники.

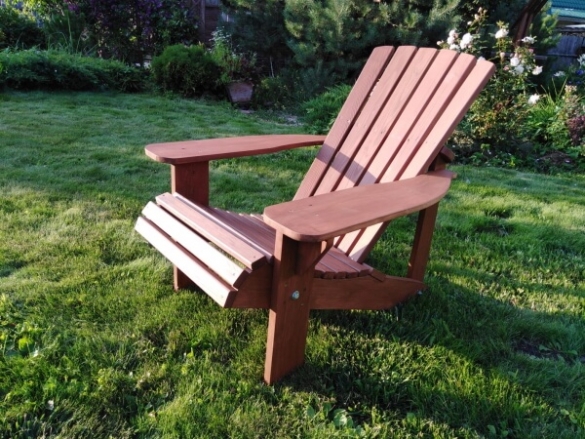

Готово!

По своему удобству кресло «Адирондак» держит уверенное второе место после утробы матери. А это хит-парад комментариев, полученных в первый же вечер его эксплуатации:

«Ой, а можно я в нем останусь?»
«И мне такое сделай!»
«А можно сюда мангал перенести?»
«Все, мой отпуск начался здесь!»

Адирондак на коленке из «лохматой» дюймовки
